电子琴加装音量踏板

显示全部楼层 · 2008-8-23 14:15:17

如何使那些没有外接音量控制插口的电子琴增加外接音
量控制功能呢? 首先我们先来了解一下电子琴中常用的几种

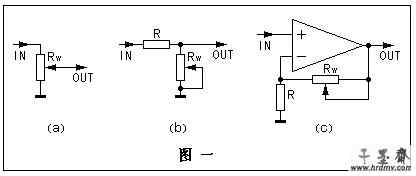

音量控制电路；图一(a) 是电位器分压式音量控制电路, 功
放的输入信号取自音量电位器的滑动触点, 当此滑动触点滑
动时即改变了功放入信号的大小，也即改变了输出音量的强
弱输；图一(b) 是直接衰减式音量控制电路，由音量电位器
RW和电阻R 构成信号衰减电路，当电位器的滑动触点滑动而
阻値变化时，即改变了前级输出信号的衰减量, 相对来讲改
变了输入到功放信号的强弱，亦起到控制输出音量的作用；

　图一(c)是通过电位器改变前置运算放大器的负反馈电阻，从而改变放大器的放大倍数，最后达到控制音量的作用。

　　　下面以YAMAHA-PSR-410型电子琴为列，向大家介绍一种简单易行的加装外接音量控制插口的方法。

图二是PSR-410电子琴的音量控制电路，从图中可以看出它是前面图一(a)中介
绍过的电位器分压式音量控制电路，只不过因为该琴是双声道输出，所以由两只电位
器（同轴）分别控制一个声道的音量，改装原理如下：将每只音量电位器的热端3 和
滑动触点2 的接线断开，由四个2 位转换开关来完成机内或外接的音量电位器的转换
工作；在实际的改装中我们采用了两块CMOS集成电路CD4053B做转换开关，CD4053B
是“三2选1”模拟开关（每一块只用其中两路），其功能表及外引线排列见表一和图
三；从功能表之中可以看出，当“S”端为低电位时，其开关的转换功能可由“A”端
控制，即当“A”端为低电位时x（刀）与x0（位）之间双向导通；当“A”端为高电

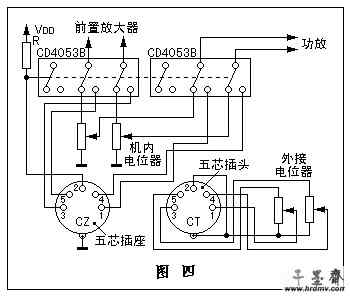

位时x（刀）与x1（位）之间双向导通（其它Y，Z两路亦相同）；图四是实际的改装

　电路图，由于该琴是双声道输出，所以外接音量控制插口最少要用五条接线，我们选用的是计算机键盘用的五芯插座做外接音控制

	的插口，用其1、3、4、5脚传输信号,而利用其2 脚和金属
	外壳作为控制集成电路 CD4053B“A”端电位的开关，其原
	理如下：外接音量踏板五芯插头的2 脚和金属外壳用导线连
	接, 并作为两只电位器的公用地线；而五芯插座的外壳接电
	子琴地线，其2 脚接CD4053B的“A”端,当外接音量踏板的
	五芯插头未插入插座时，CD4053B的“A”端通过电阻R接电
	源正极 VDD 处于高电位,前置放大器的输出端和功率放大器
	的输入端之间由模拟开关接入机内的音量电位器；而当外接
	音量踏板的五芯插头插入插座后，由于插头的2 脚和金属外
	壳是联在一起的，因此，同时使CD4053B的“A”端通过插头

的2脚接地，变为低电位，模拟开关换向，将机外的音量电位器接入电
路之中，由此而完成机内及机外的自动转换工作。
具体改装步奏如下：首先打开电子琴的底壳，找到“AM”线路板
(功放板)和“M.VOL”线路板(音量电位器板),并找到两块板之间的连
线(排型线), 在靠近“AM”板N1插件25毫米的距离将其剪断，将剪断
的两个断口的芯线剥出3毫米左右，并用烙铁镀上焊锡；将加装的线路
板用联接金属片紧固在“AM”板的固定螺丝上；然后将刚剪断的连线
分别焊在加装的线路板上,“AM”板上的线应焊在加装板的A组焊点处,
“M.VOL”板的线应焊在加装板的 B 组焊点处, 并注意应按线号的顺

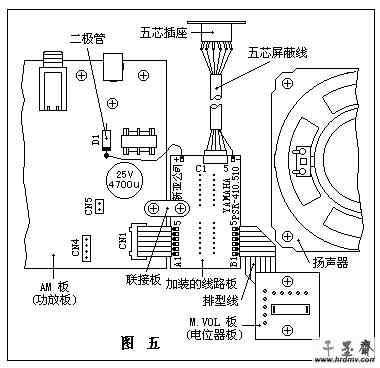

序焊接，不要焊错，请参考安装示意图五。下一步就是在电子琴外壳
上参照图六钻一个直径约15毫米的圆孔，并在孔的两侧各钻一个直径
1.5毫米的孔,用以安装五芯插座,将五芯插座用两个直径2.5毫米，长
5 毫米的自功螺丝固定在电子琴的外壳上；再接下来焊接五芯插座和
加装板C组焊点之间的联线,截取一段20cm长的五芯屏蔽线, 按表二所

　琴应自动演奏出示范乐曲；然后用一小段电线将五芯插座的焊片“2”和外壳焊片短路，此时演奏的示范乐曲应中断(扬声器应无声

　或有极小的声音), 将短路线取掉后应恢复范乐曲的继续演奏，并且其音量应由电子琴的音量电位器调节自如；然后在五芯插座内插

　入外接音量踏板的插头，此时音量应能由外接音量踏板控制，当脚前掌向下踏时音量加大,脚后跟向下踏时音量减小；如不能达到上

　述要求，则可能是接线有误，应仔细检查后再重新试验。

　　　最后将电子琴的底壳装好，旋紧所有的螺钉，电子琴的改装工作即告结束。
