可替代银焊丝的130高温钎焊实现铜与钢的焊接--记130高温钎焊

拿工作中的一个实例来说吧,在压缩机上,中央空调上,很多制冷管都采取铜管与不锈钢管或者铜管与镀锌管的焊接,在解决这类管焊接的时候首选的是银焊丝,或者低含量银焊丝.截止到今天2008年3月13号1#银的期货价4660-4670(元/千克),也就是说如果生产企业在制造这样的散热管如果采取40%Ag的话,成本至少也是1800元/公斤,但是如果不采取这么高Ag含量又很难保证99.999%的成品率,所以成本问题是这样的厂家急需解决的问题.
        不方便透露的一家中央空调企业项目负责人,谈到这个问题的时候，是本着解决这样的成本问题来的，让我们在可行性的基础上做一个实现高产高成品率压低成本的方案.要求温度高,成品率高,压力大25公斤/平方厘米
         既然方案已经做了，所以就做了标题所写的130高温钎焊实现铜与钢的焊接这样的解决方案,在效果评估方面，焊接操作性要较之Ag焊丝差点，但是因为130焊丝表面的特殊镀层,使焊芯能够在药皮层的作用下通过金属表面的高温作用,熔融形成薄薄的熔敷层,并且可着性于铸铁,钢,铜类金属有特别高的强度7000psi(483N/mm2),低温（760℃~870℃）下优良的覆层焊和堆焊性能,高温（900℃~955℃）下优良的紧配合焊接性和薄层流动性                                    技术数据（典型值）
抗拉强度………………………………………………up tp 7000psi(483N/mm2)
工作温度………………………………………………760~955℃（1400~1750°F）
再熔化温度……………………………………………980℃(1800°F)
硬度……………………………………………………HB135
化学成分：Cu      Ni      Zn
          48      10      42
焊条直径（mm） 1.6   2.5   3.2
包装型号（Kg） 2.0   2.5   2.5
                                                标准
类似于：
AWS/SFA A5.8…………………………………………………RB Cu Zn-D
DIN 8513………………………………………………………L-Cu Ni10 Zn42为取得最佳效果，采用中性火焰。

                                                     提示：
在铜焊前，初磨表面。
在基体金属上其中使用中性火焰，对合金则不同。
为防止过热，保持火炬恒速运动。
在没有清除焊渣之前，可以覆盖新焊层。让零件缓慢冷却。
优良的弥合间隙或修补磨损能力，如轴承座、有缺口的齿轮齿等。

                                                      展示:

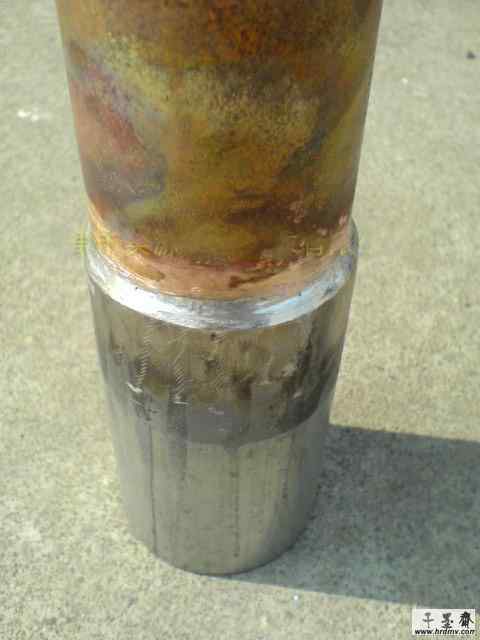

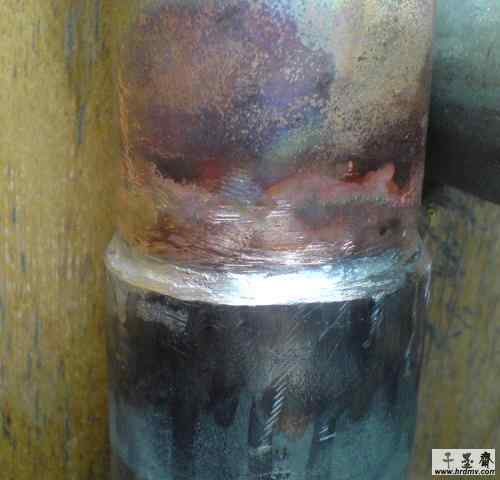

下面图片为紫铜与钢管的130高温钎焊,承压都在25公斤/平方厘米以上.
